LAPORAN MEKATRONIKA
SMK PL LEONARDO KLATEN
Jalan Dr. Wahidin Sudirohusodo 30 Klaten
MENGINSTALL SOFTWARE ARDUINO UNO IDE
I. TUJUAN
1. Siswa dapat menginstall software Arduino IDE
2. Siswa dapat menginstall driver Arduino IDE
3. Siswa dapat mencoba program Arduino IDE
4. Siswa dapat memahami software Arduino
5. Siswa dapat mengembangkan diri dalam memprogram Arduino
II. ALAT DAN BAHAN
1. Komputer (PC)
2. Koneksi Internet
3. Software Arduino
4. Driver Arduino
5. PCB
6. LED ( 3)
7. Resistor ( 3)
8. Kabel jumper
III. DISKRIPSI TUGAS
Pertama install software Arduino IDE, setelah itu install driver Arduino, setelah software dan driver Arduino sudah terinstall maka program Arduino dapat dijalankan.
IV. LANGKAH KERJA
A. Cara Menginstall Software Arduino

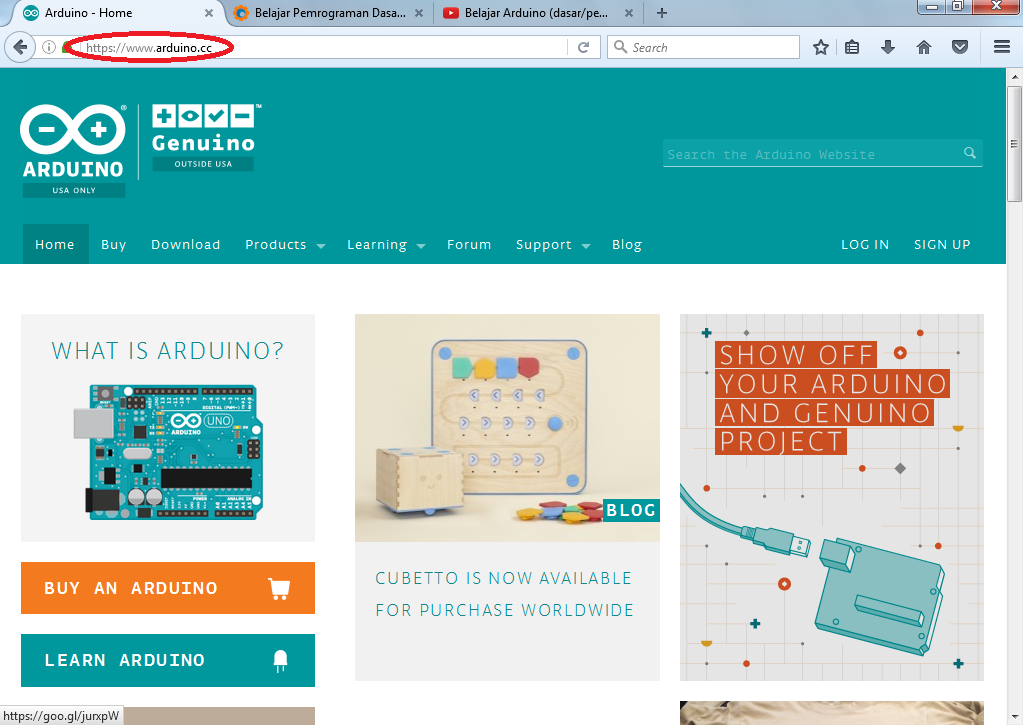

1. Nyalakan komputer, setelah itu buka Google lalu menuju ke link https://www.arduino.cc/
2. Setelah muncul halaman seperti pada gambar diatas maka setelah itu klik Download, lalu klik Windows ZIP file for non admin install
3. Maka akan muncul laman seperti gambar dibawah, pilih just download
4. Proses download telah selesai, langkah berikutnya adalah klik file yang sudah terdownload
5. Pilih file arduino-1.6.12 , pilih ekstract to
6. Pilih lokasi penyimpanan file ( bebas ) lalu klik ok, tunggu proses ekstract file
7. Buka folder penyimpanan file yang telah dipilih tadi, maka akan muncul folder dengan nama arduino-1.6.12, klik dua kali
8. Software Arduino sudah terinstall
B. Cara Menginstall Driver Arduino
1. Buka link www.arduined.eu
2. Untuk mendownload driver arduino, klik CH340G driver download. Setelah proses download selesai, klik file yang didownload
3. Pilih file CH341SER, lalu pilih ekstract to
4. Pilih lokasi penyimpanan file, klik ok.
5. Buka lokasi penyimpanan yang sudah dipilih tadi, maka akan muncul folder CH341SER, klik dua kali
6. Klik Setup dua kali
7. Berikutnya klik run
8. Setelah itu klik INSTALL
9. Proses install Driver Arduino sukses, klik ok
C. Menjalankan Program Arduino IDE
1. Buka folder arduino-1.6.12 yang tadi sudah terinstall
2. Buka aplikasi Arduino
3. Jalankan program Arduino, klik Run
4. Proses membuka progam
5. Untuk mencoba program, mengecek apakah program Arduino sudah bisa dijalankan dengan aman dan lancar, pilih File > Examples > 01.Basics > Blink
6. Sambungkan Arduino Uno dengan kabel USB ke komputer
7. Atur Board > Arduino/Genuino UNO
8. Setelah Board sudah diatur, selanjutnya atur Port > COM4
9. Verity Program, lalu upload program
V. HASIL KERJA
- Program arduino dengan menggunakan 1 led, 1 resistor. Led akan hidup selama 1 detik kemudian mati selama 1 detik juga, dan kembali hidup lagi seperti pada awalnya, secara terus - menerus.
- Program Arduino running led, menggunakan 3led, 3 resistor , kabel jumper yang dirangkai pada pcb dan disambungkan pada arduino UNO. Led menyala secara bergantian terus - menerus dengan selang waktu 1 detik.
VI. KESELAMATAN KERJA
1. Memakai Workpack saat praktik
2. Menggunakan koneksi internet yang tersedia dengan bijak, mencari materi sesuai materi praktik
3. Menaati peraturan yang berlaku dalam ruang kerja
4. Menggunakan fasilitas yang ada dengan semestinya
5. Tidak bermain - main saat praktik
6. Membersihkan ruangan kerja saat sudah selesai praktik
7. Mematikan komputer dan sumber listrik yang tidak digunakan
VII. PENUTUP
A. Masalah
4. Driver Arduino
5. PCB
6. LED ( 3)
7. Resistor ( 3)
8. Kabel jumper
III. DISKRIPSI TUGAS
Pertama install software Arduino IDE, setelah itu install driver Arduino, setelah software dan driver Arduino sudah terinstall maka program Arduino dapat dijalankan.
IV. LANGKAH KERJA
A. Cara Menginstall Software Arduino
1. Nyalakan komputer, setelah itu buka Google lalu menuju ke link https://www.arduino.cc/
3. Maka akan muncul laman seperti gambar dibawah, pilih just download
4. Proses download telah selesai, langkah berikutnya adalah klik file yang sudah terdownload
5. Pilih file arduino-1.6.12 , pilih ekstract to
6. Pilih lokasi penyimpanan file ( bebas ) lalu klik ok, tunggu proses ekstract file
7. Buka folder penyimpanan file yang telah dipilih tadi, maka akan muncul folder dengan nama arduino-1.6.12, klik dua kali
8. Software Arduino sudah terinstall
B. Cara Menginstall Driver Arduino
1. Buka link www.arduined.eu
2. Untuk mendownload driver arduino, klik CH340G driver download. Setelah proses download selesai, klik file yang didownload
3. Pilih file CH341SER, lalu pilih ekstract to
4. Pilih lokasi penyimpanan file, klik ok.
5. Buka lokasi penyimpanan yang sudah dipilih tadi, maka akan muncul folder CH341SER, klik dua kali
6. Klik Setup dua kali
7. Berikutnya klik run
8. Setelah itu klik INSTALL
9. Proses install Driver Arduino sukses, klik ok
C. Menjalankan Program Arduino IDE
1. Buka folder arduino-1.6.12 yang tadi sudah terinstall
2. Buka aplikasi Arduino
3. Jalankan program Arduino, klik Run
4. Proses membuka progam
5. Untuk mencoba program, mengecek apakah program Arduino sudah bisa dijalankan dengan aman dan lancar, pilih File > Examples > 01.Basics > Blink
6. Sambungkan Arduino Uno dengan kabel USB ke komputer
7. Atur Board > Arduino/Genuino UNO
8. Setelah Board sudah diatur, selanjutnya atur Port > COM4
9. Verity Program, lalu upload program
V. HASIL KERJA
- Program arduino dengan menggunakan 1 led, 1 resistor. Led akan hidup selama 1 detik kemudian mati selama 1 detik juga, dan kembali hidup lagi seperti pada awalnya, secara terus - menerus.
 | ||||
VI. KESELAMATAN KERJA
1. Memakai Workpack saat praktik
2. Menggunakan koneksi internet yang tersedia dengan bijak, mencari materi sesuai materi praktik
3. Menaati peraturan yang berlaku dalam ruang kerja
4. Menggunakan fasilitas yang ada dengan semestinya
5. Tidak bermain - main saat praktik
6. Membersihkan ruangan kerja saat sudah selesai praktik
7. Mematikan komputer dan sumber listrik yang tidak digunakan
VII. PENUTUP
A. Masalah
- Saat program diupload, terjadi kesalahan atau error
B. Solusi
- Mengecek Tools > Board > Arduino/Genuino UNO
- Mengecek nama USB yang terpasang pada komputer, Tools > Port > COM 4
C. Kesimpulan
Dalam praktik ini, banyak hal baru yang dipelajari dan dapat menambah wawasan tentang pemrograman, khususnya pemrograman Arduino UNO. Dalam proses menjalankan program ada masalah yang ditemui, namun masalah tersebut dapat teratasi dan program yang dirancang dapat berjalan dengan lancar.
Klaten, 4 November 2016
Guru Pembimbing 1 Siswa
( Y. Prasetyo Adi Nugroho, ST ) ( Birgita Ayu Y P )
Guru Pembimbing 2
( F Nanda )
